名企展品抢先看 5月广州机床展
JM2016五月与您相约广州，第七届广州国际机床展览会将于5月25-27日在广交会琶洲展馆如期举办。本届展会以“科技创新 智能工厂”为主题，为您展现珠三角智能制造新成果、新技术。此次机床展会期间我们还将与高工机器人强强联合，全力打造国内高含金量机器人展览会及论坛峰会。
前端展商，品质观众
展会吸引了哈斯、友嘉、迪能、宝力、达众、晁群、宏山激光、力星等海内外诸多知名展商参展，共展出300多台套智能装备。同时吸引了格力，丰田，五羊，福田，比亚迪，美的，东莞市电子行业协会，广州工程机械配件行业协会、广州市电子行业协会等十来个知名企业及协会组团参展。邀您共赴盛会，交流、进步，合作、共赢。
友嘉
数控车床 FTC-350
友嘉数控车床 FTC-350
|
1.行程 |
X 轴行程 175+25 mm Z 轴行程 380 mm |
|
2.主轴 |
主轴转速 45-4500 rpm 主轴孔锥度 1/20 主轴鼻端 JIS-A2-6 主轴孔径 f 62 mm 主轴轴承直径 f100 mm |
|
3.进给 |
X 轴快速位移30 m/min Z 轴快速位移 30m/min |
|
4.切削范围 |
鞍架旋径 f 400mm 床面旋径 f 600 mm 最大车削直径 f 350 mm 标准切削直径 f208mm 最大切削长度 340 mm 棒料通孔径 f52 mm |
|
5.数控系统 |
FANUC 0ITD 数控系统 |
|
6.刀塔 |
刀座数目 12T (OPT) 标准外径刀尺寸 25mm 内径刀尺寸（最大径）f 40mm |
|
7尾座 |
尾座心轴行程 90 mm 油压尾座锥度 MT#4 油压尾座直径 f 70mm |
|
8.夹头 |
油压夹头 82 |
|
9.电机 |
主轴电机 15/18.5kW X轴伺服电机 3.0 kW Z轴伺服电机 3.0 kW |
|
10.护罩 |
全护罩 |
|
11.颜色 |
型录标准颜色 |
|
12.机床 |
机床净重 3500 kgs 占地面积 4010′1580 mm(含排屑机) |

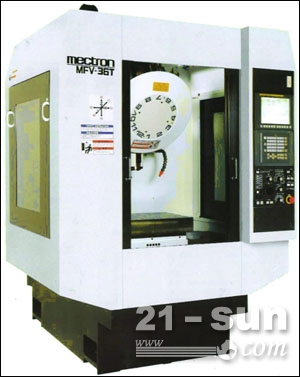

立式加工中心MFV36T
立式加工中心MFV36T
|
项 目 |
内 容 |
|
|
行程 |
X 轴/Y 轴/ Z行程(mm) |
500/420/300 |
|
主轴鼻端至工作台面距离(mm) |
250-550 |
|
|
工作台面至地面距离(mm) |
820 |
|
|
工作台 |
工作台面积(mm) |
610×420 |
|
工作台最大荷重(kg) |
300 |
|
|
T 型槽（宽mm×槽数×间距mm） |
14×4 |
|
|
主轴 |
主轴转速(rpm) |
12000 |
|
主轴孔锥度 |
7/24Taper No.30 |
|
|
主轴直径(mm) |
?50 |
|
|
主轴马达(kw) |
3.7/5.5/7.5 |
|
|
进给 |
X 轴/Y 轴/Z 轴快速进给(m/min) |
50/50/50 |
|
自动换刀 |
刀具数量(T) |
12(opt 15) |
|
刀柄螺栓 |
MAS-2(60°) |
|
|
最大刀具重量(kg) |
2.5 |
|
|
最大刀具长度(mm) |
200 |
|
|
最大刀具直径(mm) |
? 80 |
|
|
占地面积(mm) |
1500×2075 |
|
|
机器重量(kg) |
2900 |
|
|
电力容量(KVA) |
20 |
|
|
气压来源(Bar) |
4 |
|
机械特性：
对应大型工件和夹具设计。三轴线轨全部使用滚子滑块，提高了整体刚性。
伺服刀库，速度快，定位精准，免维护。
串联多台可建构量产生产线。
采用日本原装进口BBT主轴，保证绝佳的精度
历经换代，机床稳定性可靠
主要零部件均采用日本原装进口，保证品质。

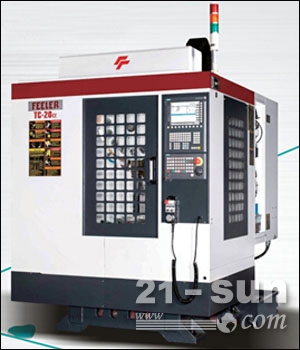

TC-20α
TC-20α
|
TC-20α技术参数 |
||
|
MODEL |
型號 |
三菱M70 |
|
TRAVEL |
行程 |
|
|
X AXIS TRAVEL |
X 軸行程(mm) |
510 |
|
Y AXIS TRAVEL |
Y 軸行程(mm) |
400 |
|
Z AXIS TRAVEL |
Z 軸行程(mm) |
300 |
|
SPINDLE NOSE TO TABLE SURFACE |
主軸鼻端至工作台面距離(mm) |
174~474 |
|
SPINDLE CENTER TO COLUMN SURFACE |
主轴中心到立柱轨面距离（mm) |
455 |
|
TABLE SURFACE TO FLOOR |
工作台到地面距离 |
845 |
|
TABLE |
工作台 |
|
|
TABLE DIMENSION |
工作台面積(mm) |
600X400 |
|
MAX.LOADING WETGHT |
工作台最大荷重(kg) |
250 |
|
T-SLOTS（W×NO.×P） |
T 型槽（寬mm×槽數×間距mm） |
14X3X125 |
|
SPINDLE |
主軸 |
|
|
SPINDLE SPEED |
主軸轉速(rpm) |
15000 |
|
SPINDLE NOSE |
主軸孔錐度 |
7/24Taper No.30 |
|
SPINDLE MOTOR |
主軸馬達(kw) |
3.7/5.5 |
|
FEEDRATE |
進給 |
|
|
RAPID TRAVERSE X AXIS |
X 軸快速進給(m/min) |
50 |
|
RAPID TRAVERSE Y AXIS |
Y 軸快速進給(m/min) |
50 |
|
RAPID TRAVERSE Z AXIS |
Z 軸快速進給(m/min) |
50 |
|
X/Y/Z SERVO MOTOR |
X/Y/Z马达功率（kw) |
1.5/1.5/2.0 |
|
AUTOMATIC TOOL CHANGER |
自動換刀 |
|
|
NO. OF TOOLS |
刀具數量(T) |
14 |
|
PULL STUD |
刀柄螺栓 |
P-30T(45°) |
|
MAX. TOOL WEIGHT/total tool |
最大刀具重量/總刀具重量(kg) |
3/25 |
|
MAX. TOOL LENGTH |
最大刀具長度(mm) |
200 |
|
MAX. TOOL DIAMETER |
最大刀具直徑(mm) |
? 80 |
|
TOOL CHANGING TIME（TOOL TO TOOL） |
換刀時間（刀對刀）(sec) |
2 |
|
FLOOR SPACE |
佔地面積(mm) |
1600 X2265 |
|
MACHINE WEIGHT |
機器重量(kg) |
2400 |
|
MAX. MACHINE HEIGHT |
最大機器高度(mm) |
2555 |
|
POWER CAPACITY |
電力容量(KVA) |
15 |
|
AIR SOURCE |
氣壓來源(Bar) |
6~8 |
台湾晁群机械

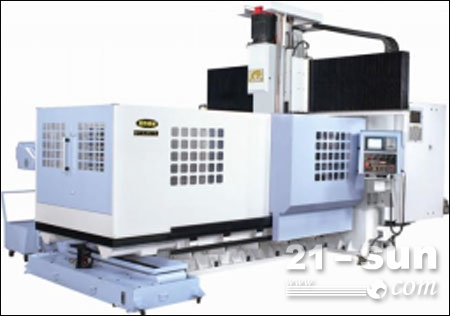

龙门型立工加工中心机DV-L2517Z
台湾晁群机械 龙门型立工加工中心机DV-L2517Z
|
机型 |
|
DV-20 |
DV-30 |
DV-50 |
|
行程 |
||||
|
纵向 X 轴行程 |
mm |
2000 |
3000 |
5000 |
|
横向 Y 轴行程 |
mm |
1500 |
2500 |
2500 |
|
垂直 Z 轴行程 |
|
800 |
1000 |
1000 |
|
主轴端面至工作台表面距离 |
mm |
115-915 |
280-1280 |
150-1150 |
|
门宽度 |
mm |
1650 |
2700 |
2700 |
|
工作台规格 |
|
|
|
|
|
工作台面尺寸 |
mm |
2100*1200 |
3000*2300 |
2300*5000 |
|
T 型沟尺寸 |
mm |
22*7*150 |
28*11*200 |
28*11*200 |
|
工作台负重 |
kg |
3000 |
6000 |
10000 |
|
主轴 |
||||
|
主轴马达 |
kw |
15/18.5 |
18.5/22 |
18.5/22 |
|
主轴转速/齿轮式 |
rpm |
50-4500 |
50-4500 |
50-4500 |
|
主轴转速/皮带式 |
rpm |
50-6000 |
50-6000 |
50-6000 |
|
主轴锥度 |
|
BT-50/ACT50 |
BT-50/ACT50 |
BT-50/ACT50 |
|
进给速度 |
||||
|
快速进给 |
m m/min |
12 |
12 |
12 |
|
切削速度 |
m m/min |
1-6000 |
1-6000 |
1-6000 |
|
三轴马达 |
kw |
X:4.5 Y:4.5 Z:4.5 |
X:7 Y:7 Z:4.5 |
X:9 Y:7 Z:4.5 |
|
刀库(选配) |
|
|
|
|
|
刀具容量 |
kg |
30 |
40 |
40 |
|
最大刀具重量 |
mm |
15 |
18 |
18 |
|
刀具规格 |
|
?125*350L |
?125*450L |
?125*450L |
|
刀柄 |
|
BT50/CAT50 |
BT50/CAT50 |
BT50/CAT50 |
|
拉刀螺栓 |
|
P50T-1 |
P50T-1 |
P50T-1 |
|
其它 |
||||
|
控制器 |
三菱/发那科 |
M70/M700/oi-MD |
|
|
|
电力需求 |
KVA |
50 |
55 |
55 |
|
气压需求 |
K g/cm2 |
6 |
6 |
6 |
|
特别配件 |
三轴海德汉光学尺 |
手动 90 度侧铣头 |
|
|
|
机台净重 |
kg |
21000 |
40000 |
50000 |
|
机台毛重 |
kg |
24000 |
42000 |
52000 |
|
机械尺寸(长*宽*高) |
mm |
6500*3700*3950 |
8100*4200*4300 |
12000*4200*4300 |

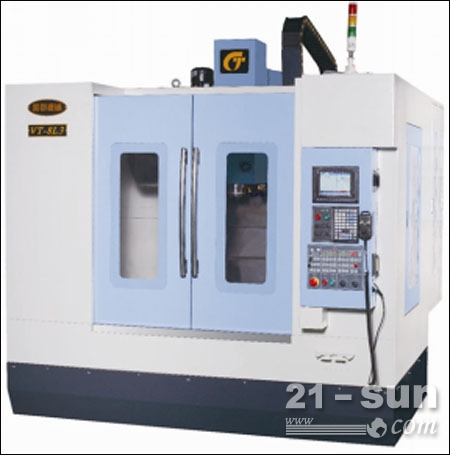

综合型重型零件加工中心机VT-8L3
综合型重型零件加工中心机VT-8L3
|
机型 |
|
VT-8L3 |
VMC-850L3 |
|
行程 |
|||
|
X 轴行程 |
mm |
800 |
800 |
|
Y 轴行程 |
mm |
500 |
500 |
|
Z 轴行程 |
mm |
500 |
500 |
|
主轴鼻端至工作台面距离 |
mm |
150 |
150-650 |
|
XY 轴快速移动率 |
m m/min |
48000 |
48000 |
|
Z 轴快速移动率 |
m m/min |
48000 |
36000 |
|
工作台面尺寸 |
mm |
900*450 |
900*470 |
|
最大负重 |
kg |
450 |
800 |
|
头部 |
|||
|
主轴转速（标准） |
rpm |
10000（标准）/12000（选配）/24000（内藏） |
|
|
主轴外径 |
mm |
?120 |
?150 |
|
主轴端规格 |
|
BT-40（直接式） |
BT-40（直接式/皮带式） |
|
电力需求 |
KVA |
25 |
25 |
|
空压规格 |
K g/cm2 |
6 |
6 |
|
刀库容量 |
|
圆盘同动式 24T |
刀臂式 24T |
|
其他 |
|
|
|
|
高压后冲水系统 |
|
高压冲水，排屑（选配） |
高压冲水，排屑（选配） |
|
排屑机 |
|
螺旋式/链板式（选配） |
螺旋式/链板式（选配） |
|
XYZ滑动机构 |
|
XYZ：35/35/35滚柱滑轨 |
XYZ：45/45/45线性滑轨 |
|
导螺杆轴承支持 |
|
30TAC |
30TAC |
|
机械重量 |
kg |
4800 |
4800 |
|
机械占地面积（长*宽*高） |
mm |
2850*2450*3000 |
2520*2255*2590 |
另外，参观预登记成为广州机床展的VIP观众，即有机会享受路程补贴、住宿补贴、站点接送、奖品赠送、免费午餐券多重好礼。
1、路程补贴：机床用户10人以上团队享路程补贴省内每10人/200元，省外：每10人/300元；
2、住宿补贴：20万以上采购额度的采购商提供一晚住宿；
3、站点接送：省内组团参观（20人以上）有专车接送，自驾车专业观众前5000名免费停车；
4、奖品赠送：礼品及会刊,优先获得会议/论坛入场、现场抽奖资格。只要预登记成功的行业内客户均可获赠礼品及会刊,优先获得会议/论坛入场、现场抽奖资格。且有机会参与抽奖，奖品设置iPad，工业清洗液，测量工具，刀具、精美礼品等；
5、免费午餐券：5月20日前详填VIP参观回执表采购信息及网上预登观众经确认后均可免费获赠午餐券。
5月25-27日，我们在广州广交会 琶洲展馆等你哟~
